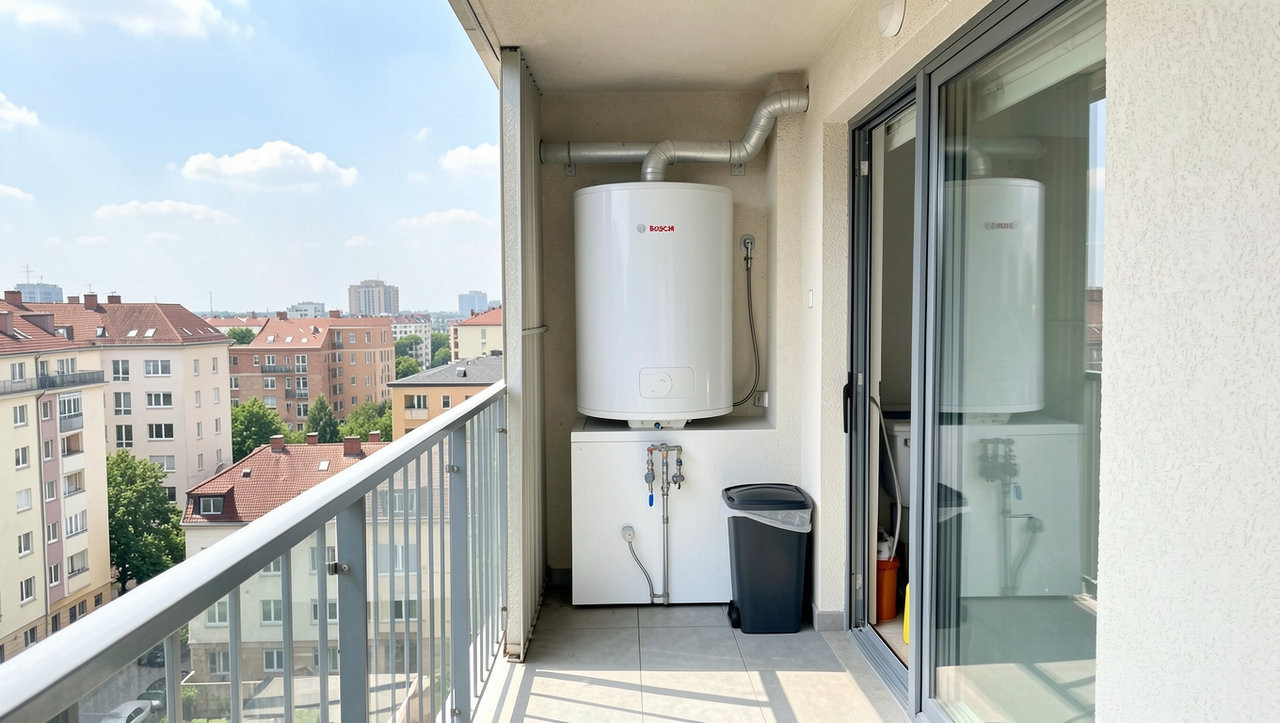

Для надежного функционирования накопительного бака немецкой марки на закрытой лоджии требуется несущая стена из кирпича или бетона толщиной от 150 мм. Закрепление агрегата на облицовку из гипсокартона или пластиковых панелей запрещено, так как вес наполненного прибора объемом 80 литров превышает 100 кг. Используйте стальные анкерные болты диаметром 10–12 мм с глубиной погружения в твердое основание не менее 80 мм. Это исключит риск обрушения конструкции при вибрациях во время нагрева воды.
Поддержание стабильной температуры воздуха выше +5 °C предотвратит замерзание жидкости в баке и разрыв медного ТЭНа. Электрическую линию прокладывайте кабелем ВВГнг-Ls сечением 3х2,5 мм² напрямую от щитка. Обязательно монтируйте устройство защитного отключения с током утечки 10 или 30 мА для предотвращения удара током во влажном помещении. Сливной патрубок предохранительного клапана соединяйте с канализацией через жесткую ПВХ-трубу диаметром 32 мм под уклоном 3 градуса на каждый метр трассы.
Доступ к внутренним узлам для замены магниевого анода или чистки от накипи требует свободного пространства в 50 см снизу под корпусом. Если техника перестала греть, проверьте сопротивление нагревательного элемента мультиметром: рабочее значение составляет 20–30 Ом. В случае более сложных поломок профильный ремонт водонагревателей bosch от специалистов сервисного центра поможет оперативно и безопасно восстановить работу прибора. При замене прокладок выбирайте детали из термостойкого силикона, которые сохраняют эластичность при перепадах температур. Очистка бака от солевых отложений раз в 12 месяцев продлевает срок службы внутреннего покрытия в два раза.
Технические требования к прочности балконной перегородки для навеса тяжелых моделей Bosch

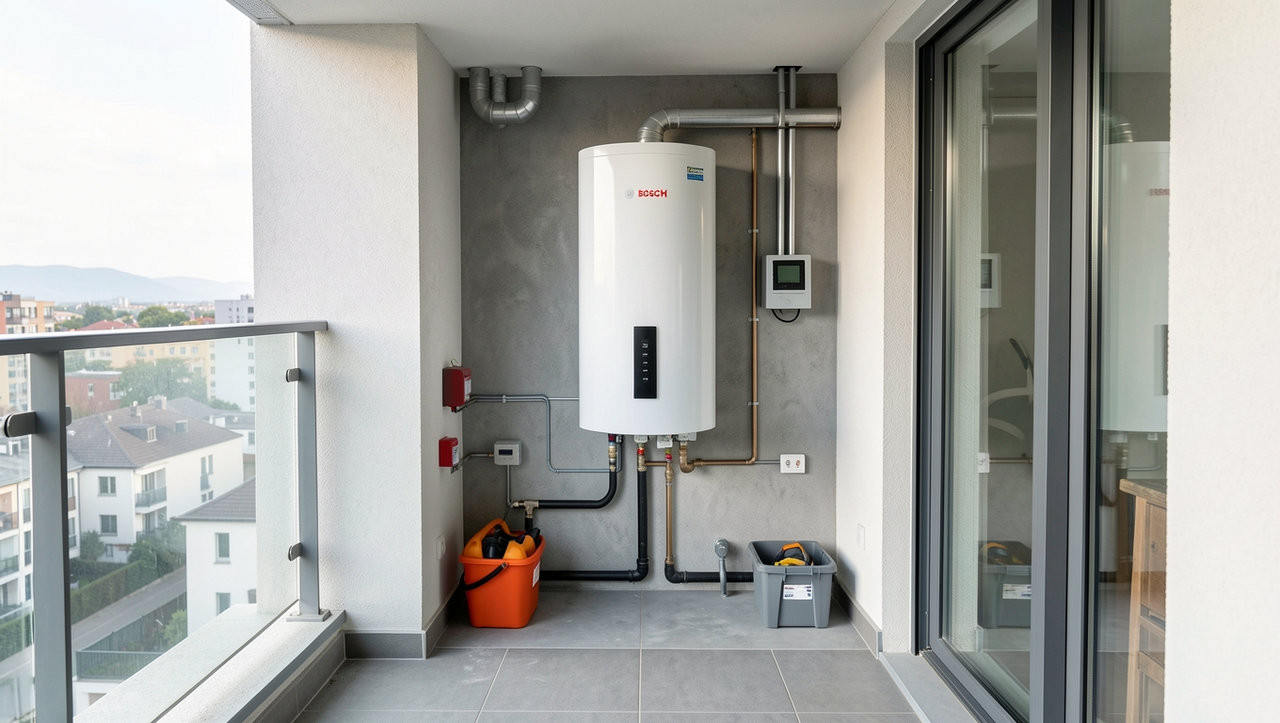

Для монтажа накопительного бака объемом от 80 литров используйте только несущие капитальные стены из полнотелого кирпича или монолитного бетона марки М250 и выше. Суммарный вес заполненного прибора мощностью 2 кВт достигает 110–130 кг, что создает точечную вырывную нагрузку на анкерный болт до 70 кг. Если перегородка выполнена из пустотелого кирпича или пористых блоков (пенобетон, газосиликат), стандартные дюбели не удержат бак. В таких случаях применяйте химические анкеры с сетчатыми гильзами, которые заполняют пустоты и увеличивают площадь сцепления крепежа с материалом основы в 3–4 раза.
Парапеты из тонких ЖБИ-плит толщиной до 100 мм требуют усиления стальной рамой из уголка 50х50 мм или профильной трубы 40х20 мм. Сварной каркас распределяет вес агрегата на пол и потолочное перекрытие, предотвращая деформацию ограждения. Крепление сквозными шпильками с обратными пластинами (шайбами) диаметром от 60 мм исключает продавливание рыхлого слоя штукатурки или утеплителя при вибрациях ТЭНа во время нагрева воды. Минимальная толщина опорной пластины должна составлять 4 мм для предотвращения изгиба металла под тяжестью наполненной емкости. На сайте https://24fixboiler.ru/remont-gazovykh-kolonok/bosch/ можно получить больше информации про размещение водонагревателя Bosch на утепленном балконе.
Подготовка поверхности и выбор метизов

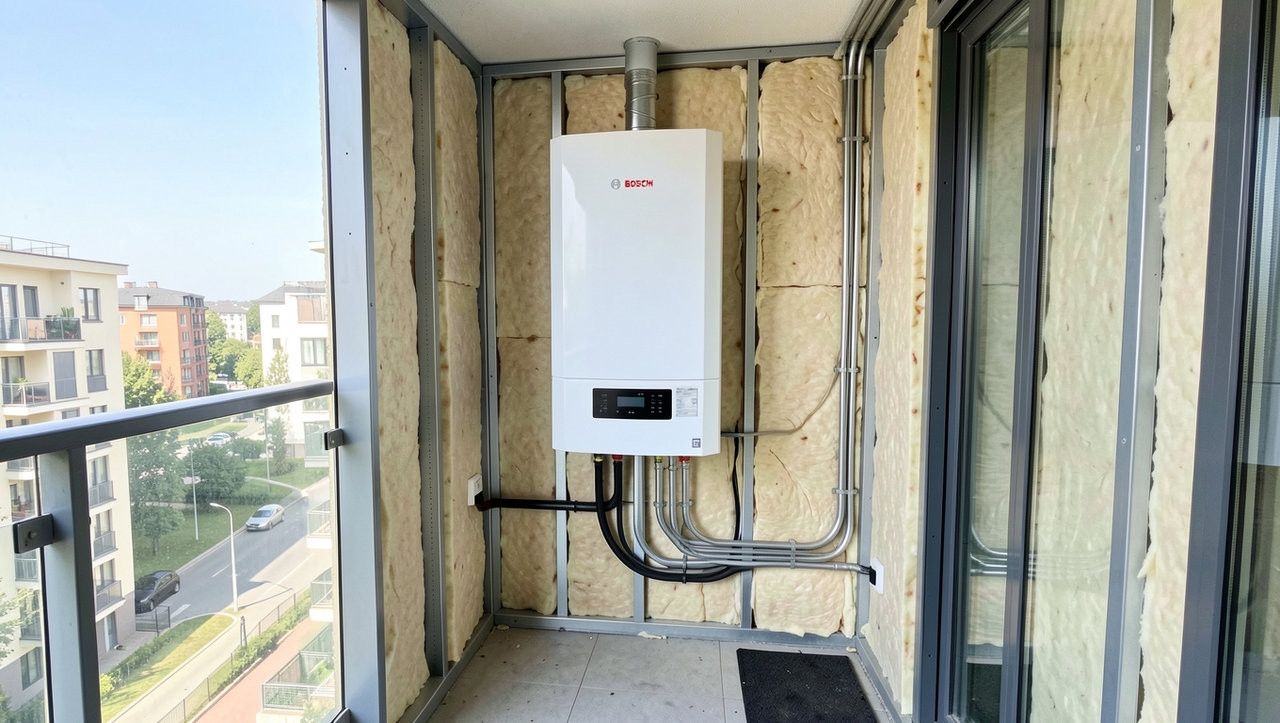

Перед фиксацией кронштейнов удалите слой декоративной отделки до жесткого основания. Дистанционные проставки между стеной и монтажной планкой обязательны, если зазор из-за минеральной ваты превышает 50 мм. Длина резьбовой части метиза должна превосходить толщину теплоизоляции на 80–120 мм для надежного заглубления в бетон. Используйте стальные анкеры диаметром 10–12 мм. Оцинкованное покрытие защитит металл от коррозии при образовании конденсата в зимний период.
При использовании систем инсталляции на легких каркасах из ГКЛ выбирайте усиленные профили толщиной 0,6 мм. Установите внутри стоек закладные из клееного бруса сечением 100х50 мм, предварительно обработанного антисептиком. Это предотвратит люфт саморезов. Проверьте вертикальность плоскости лазерным уровнем: отклонение более 2 градусов смещает центр тяжести бака, увеличивая плечо нагрузки на верхние точки крепления на 15–20%. Правильная геометрия снижает риск самопроизвольного демонтажа конструкции.
Несущая способность плиты лоджии ограничивает общую массу оборудования. Согласно СНиП 2.01.07-85, расчетная нагрузка на край консоли составляет 200 кг/м2. Учитывайте массу стяжки, остекления и мебели. Если вес заполненного устройства вместе с обвязкой превышает 150 кг, располагайте его ближе к фасадной стене здания. Это минимизирует крутящий момент, действующий на плиту перекрытия, и исключает появление микротрещин в бетоне.
Регулярно проверяйте затяжку гаек. Динамические нагрузки при скачках давления в системе ГВС (гидроударах) ослабляют фиксацию. Применение гроверных шайб предотвратит раскручивание соединений. Если при нажатии на корпус прибора заметно движение кронштейна более чем на 1 мм, эксплуатация опасна. В этой ситуации необходимо пересверлить отверстия или установить дополнительные подпорные стойки от пола до нижнего края емкости.
Особенности прокладки и теплоизоляции водопроводных магистралей через балконный блок
Сверлите отверстия в бетонном пороге или стене под углом 2-3 градуса в сторону улицы, чтобы предотвратить затекание конденсата внутрь комнаты. Для прохода труб используйте стальные или пластиковые гильзы диаметром на 10-15 мм больше самой магистрали. Зазор между гильзой и трубой заполняйте эластичным полиуретановым герметиком, который сохранит герметичность при температурном расширении пластика. Избегайте стыков и соединений внутри перекрытия – используйте только цельные отрезки сшитого полиэтилена (PEX) или металлопластика. Это исключает риск протечки в недоступном для контроля месте.
Трубы горячего водоснабжения защищайте вспененным каучуком толщиной не менее 9 мм. Этот материал выдерживает температуру до +105°C и обладает коэффициентом теплопроводности 0,035 Вт/(м·К). Обычный поролон или дешевый вспененный полиэтилен со временем теряют форму под весом стяжки или давления отделочных материалов. Плотное прилегание изоляции к поверхности трубы предотвращает образование «мостиков холода» и снижает потери тепла на пути от стояка к крану. Фиксируйте стыки утеплителя армированным скотчем, чтобы влага не проникала к металлу или пластику.
- Выбирайте трубы из сшитого полиэтилена с кислородным барьером EVOH для защиты металлических элементов системы от коррозии.
- Используйте греющий кабель мощностью 10-15 Вт на погонный метр, если температура на лоджии может опуститься ниже +5°C при отключении отопления.
- Устанавливайте датчики системы защиты от протечек непосредственно под точками подключения гибких подводок.
- Закрепляйте магистрали клипсами через каждые 50 см, чтобы избежать вибраций и шума при гидроударах.
- Применяйте обжимные или пресс-фитинги только в зонах прямой видимости, за фальш-панелями оставляйте только неразъемные соединения.
Для монтажа в штробах используйте гофрированный кожух поверх теплоизоляции. Гофра защищает мягкий утеплитель от цементного раствора, который при застывании может сдавить поры материала и ухудшить его свойства. Глубина штробы должна позволять скрыть трубу вместе с изоляцией на 20 мм ниже уровня финишной отделки. Это защитит штукатурку от растрескивания из-за циклического нагрева и остывания магистрали. Если трубы проходят по полу, укладывайте их вдоль стен, чтобы минимизировать риск случайного повреждения при последующем креплении плинтусов или порогов.
Разделяйте линии подачи холодной и горячей воды расстоянием минимум 10 см. При более близком соседстве холодная вода будет нагреваться, что провоцирует рост бактерий в системе и дискомфорт при использовании. Для фиксации труб на кирпичной или бетонной стене лоджии применяйте дюбель-хомуты из нейлона. Они не ржавеют и надежно удерживают вес заполненной системы. Проверьте работоспособность трассы давлением 6-10 бар в течение 24 часов до того, как закроете коммуникации коробом или штукатуркой.

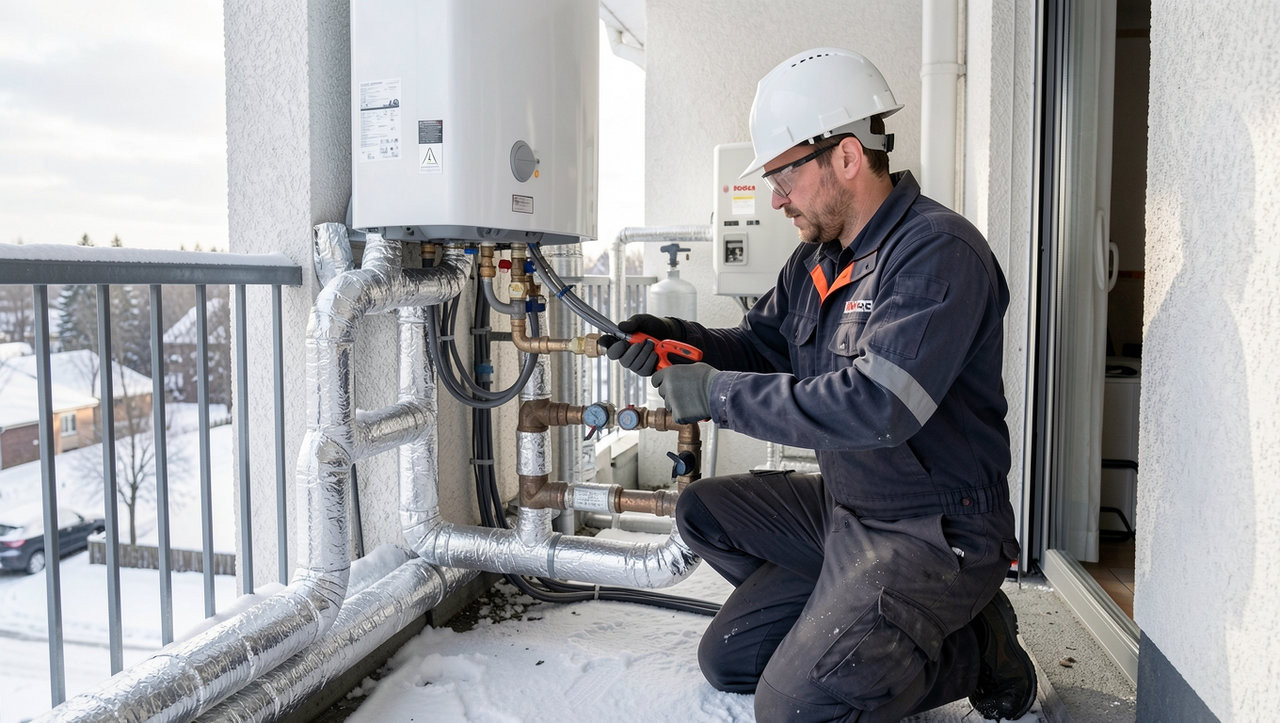

Особое внимание уделите выходу труб из стены. Используйте водорозетки с жестким креплением к монтажной планке. Это предотвратит расшатывание соединений при частом использовании смесителя или запорных кранов. Если вы монтируете систему в регионе с суровыми зимами, дополните теплоизоляцию слоем фольгированного отражателя. Он направит тепловое излучение обратно к трубе, не давая жидкости замерзнуть при экстремальных заморозках, когда основное отопление помещения не справляется с нагрузкой.
При пересечении дверного проема укладывайте трубы под порогом в защитном коробе. Не допускайте резких перегибов магистрали – радиус изгиба для труб диаметром 16 мм должен составлять не менее 80 мм при ручном гнутье. Используйте специальные пружины-кондукторы, чтобы сохранить внутреннее сечение и избежать заломов. Правильная геометрия трассы обеспечивает стабильное давление в системе и отсутствие посторонних шумов при движении потока воды.
Выбор сечения кабеля и защита электросети Bosch от конденсата в условиях лоджии
Для подключения бака мощностью 1,5–2,5 кВт прокладывайте медный трехжильный кабель ВВГнг-Ls сечением 2,5 мм². Применение провода 1,5 мм² на закрытой террасе недопустимо из-за риска перегрева изоляции в замкнутом пространстве кабель-канала. Подключайте технику напрямую к выделенной линии от распределительного щитка, минуя переходники и бытовые удлинители. Установите отдельный двухполюсный автоматический выключатель номиналом 16 Ампер и устройство защитного отключения (УЗО) с током утечки 10 или 30 мА. Это предотвратит поражение током при повреждении ТЭНа или контакте влаги с токоведущими частями. Соединения проводов внутри коробок выполняйте с помощью клемм с антикоррозийной пастой, которая блокирует окисление жил при перепадах температур.
Защиту от влаги обеспечат герметичные розетки и распределительные коробки со степенью защиты не ниже IP54. Монтируйте электроточки на высоте 1,5 метра от пола, чтобы исключить попадание брызг или скопление влаги при проветривании. Используйте гофрированные трубы из самозатухающего ПВХ для защиты проводки от прямого соприкосновения со стенами, склонными к запотеванию. Тщательно загерметизируйте вход кабеля в корпус нагревательного прибора штатным резиновым уплотнителем, плотно затянув прижимную гайку. Раз в полгода проверяйте затяжку винтовых клемм в розетке, так как из-за сезонных колебаний температуры металл сужается и расширяется, что ослабляет контакт и вызывает искрение.
Организация сливного дренажа от предохранительного клапана в общеквартирную канализацию
Соединяйте носик сбросного клапана с канализационной трубой через сухой затвор с разрывом струи. Это предотвратит проникновение запахов из стока в жилую зону и защитит внутренние компоненты бойлера от избыточного давления при нагреве. Используйте прозрачную полимерную трубку внутренним диаметром 6–8 мм, фиксируя ее на штуцере нейлоновой стяжкой. Прокладывайте магистраль с уклоном не менее 2 см на каждый метр длины, чтобы исключить застой жидкости и образование плесени внутри шланга. Если точка врезки находится выше уровня клапана, монтируйте принудительную помпу для откачки конденсата.
| Параметр системы | Техническое решение |
|---|---|
| Тип сифона | Сухой затвор с подпружиненной мембраной или шариком |
| Материал отвода | Армированный ПВХ-шланг или полипропиленовая труба 20 мм |
| Способ фиксации | Хомуты с шагом 40–50 см |
| Точка входа | Тройник 50/40 мм с уплотнительной манжетой 40/20 мм |
Для скрытого монтажа в штробе применяйте жесткие полипропиленовые трубки, соединяемые методом диффузионной сварки. Это исключит протечки на стыках, которые невозможно проконтролировать визуально. В месте соединения дренажа со стояком установите обратный клапан. Он заблокирует попадание сточных вод в накопительный бак при засоре общей магистрали. Проверяйте работоспособность слива раз в полгода, принудительно открывая рычаг сброса на 5–10 секунд. Свободный проход воды подтверждает отсутствие солевых отложений в канале.
